Complexe scolaire Ort, Au-Wädenswil

Le projet

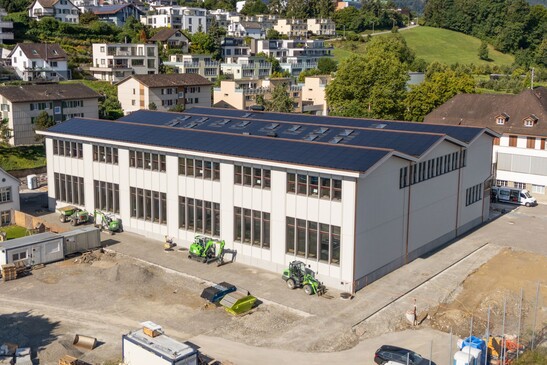

Une structure porteuse complexe a vu le jour dans le quartier d'Au, à Wädenswil : dans la nouvelle extension de l'école primaire d'Ort, l'utilisation du bois a permis de créer des accents tant sur le plan structurel qu'esthétique. En collaboration avec le cabinet d'architectes horisberger wagen architekten gmbh, de Zurich, une structure porteuse composée de poutres Vierendeel a été mise au point. Cinq poutres à hauteur de plafond enjambent le triple gymnase et définissent en même temps la structure spatiale de l'étage supérieur, qui est utilisé pour les cours. L'utilisation de poutres Vierendeel en bois montre comment des exigences statiques élevées peuvent être systématiquement satisfaites dans la construction en bois.

Le mode de construction
Le triple gymnase est surmonté d'une poutre surélevée d'une portée de 28 m, dont la courbure initiale ciblée s'équilibre sous le poids propre de la dalle. La charge du toit est supportée par des poutres Vierendeel en bois d'une portée de 38 m, composées de membrures supérieures et inférieures ainsi que de panneaux CLT résistants au cisaillement. La transmission des forces est assurée par des assemblages bois-bois spécialement développés, utilisant des cames de cisaillement.

Le défi
Le principal défi résidait dans la conception des poutres Vierendeel dans la construction en bois : il fallait trouver des solutions précises pour les grandes portées, les forces de cisaillement et de traction complexes, ainsi que l'assemblage du bois lamellé-collé et du bois massif croisé-collé. Des poutres surélevées, des cames de cisaillement et des nœuds rigides ont été des facteurs déterminants pour la réussite du projet.
